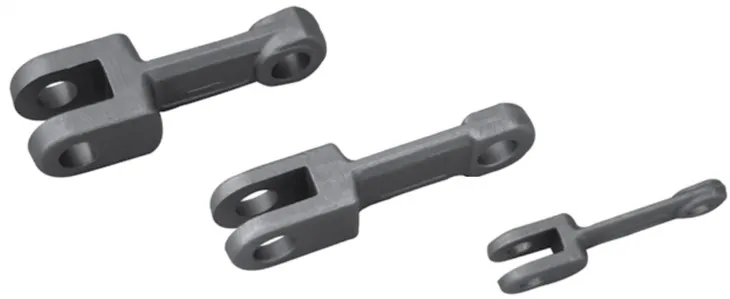

De meest belangrijke hechting vandrop-gesmede kettingis de schraper. Het is gelast aan de ketting die dingen zou kunnen overbrengen. Er zijn twee gaten op de schraper die worden gebruikt om rubberen bevestiging te verbinden om schraapschade te voorkomen. Voor materiaal bieden we meestal 20CrMni (link), 40Cr (pin) en Q235 (schraper en airclip).
* Tekening van Scraper Drop Smeedketting
* Afmetingen van Scraper Drop Forging Chain ter referentie
| Ketting Nee. | Toonhoogte | Dimensies | Laatste kracht | Gewicht | |||||||
| Een | B | C | D | E | T | 20CrMnTi | 40cr | 42crmo | |||
| Mm | Mm | Mm | Mm | Mm | Mm | Mm | KN | KN | KN | kg/m | |
| 10160b | 101.6 | 24.0 | 8.0 | 36.0 | 14.0 | 9.0 | 6.0 | 90.0 | 100.0 | 130.0 | 3.5 |
| 10160.0 | 101.6 | 30.0 | 13.0 | 36.0 | 14.0 | 14.0 | 9.0 | 120.0 | 150.0 | 200.0 | 3.8 |
| 102.0 | 102.0 | 28.0 | 12.0 | 36.0 | 14.0 | 13.0 | 8.0 | 110.0 | 140.0 | 190.0 | 3.7 |
| 102f | 102.0 | 33.5 | 14.0 | 38.0 | 14.0 | 15.0 | 10.0 | 150.0 | 180.0 | 230.0 | 4.0 |
| 125.0 | 125.0 | 36.0 | 15.0 | 36.0 | 16.0 | 16.0 | 10.0 | 180.0 | 210.0 | 260.0 | 4.8 |
| 14218.0 | 142.0 | 42.0 | 19.0 | 50.0 | 25.0 | 20.0 | 12.0 | 270.0 | 350.0 | 440.0 | 10.3 |
| 14226.0 | 142.0 | 62.0 | 28.0 | 50.0 | 25.0 | 30.0 | 15.0 | 370.0 | 450.0 | 550.0 | 14.7 |
| 150.0 | 150.0 | 42.0 | 16.0 | 48.0 | 25.0 | 18.0 | 12.0 | 230.0 | 280.0 | 350.0 | 9.9 |
| 160.0 | 160.0 | 43.0 | 20.0 | 50.0 | 25.0 | 22.0 | 12.0 | 270.0 | 350.0 | 440.0 | 9.6 |
| 160f | 160.0 | 60.0 | 29.0 | 50.0 | 25.0 | 30.0 | 24.0 | 380.0 | 460.0 | 560.0 | 14.7 |
| 200.0 | 200.0 | 56.0 | 25.5 | 50.0 | 25.0 | 27.0 | 16.0 | 350.0 | 430.0 | 530.0 | 10.7 |
| 200f | 200.0 | 70.0 | 30.0 | 70.0 | 32.0 | 32.0 | 25.0 | 500.0 | 600.0 | 750.0 | 30.7 |
| 216.0 | 216.0 | 58.0 | 25.0 | 72.0 | 35.0 | 27.0 | 18.0 | 480.0 | 570.0 | 700.0 | 21.3 |
| 260.0 | 260.0 | 70.0 | 30.0 | 75.0 | 32.0 | 32.0 | 20.0 | 600.0 | 720.0 | 900.0 | 20.7 |
* GZG Scraper Drop Forging Chain order delen
1. Informeren en citeren(9 november 2021)
2. Tekeningbevestiging(12 nov 2021)
3. Levertijd onderhandeling (12 november 2021)
4. Detail bespreken en ondertekenen PI (15 november 2021)
5. Betalingsbevestiging(22 november 2021)
6. Organiseer de productie (23 november 2021)
7. Eindproduct en verpakking (7 januari 2022)
Laat het ons weten als u hulp nodig heeft tijdens uw aanvraag, we helpen u graag. En maak je geen zorgen over onze kwaliteit, we ontvangen nog steeds elke klacht van onze klanten, GZG Transmission is een betrouwbare zakenpartner.
