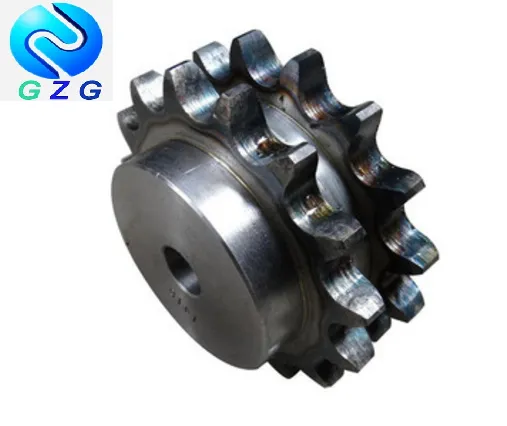

Aandrijftandwiel ANSI 50

Tandwiel voor krachtoverbrenging ANSI 50 is een type kettingwiel dat veel wordt gebruikt in mechanische krachtoverbrengingssystemen. Het is ontworpen om koppel en rotatie tussen assen over te brengen door middel van een ketting. De ANSI (American National Standards Institute) 50-norm verwijst naar de kettingsteek – de afstand tussen de middellijnen van aangrenzende rollen in de ketting. In het geval van ANSI 50 is de spoed 15,875 mm (0,625 inch).

Verschillende oppervlaktebehandeling



ANSI tandwiel met naaf

Het tandwiel ANSI 50 voor krachtoverbrenging is er in verschillende maten, met verschillende aantallen tanden en boringen. Het aantal tanden bepaalt de snelheidsverhouding tussen de aandrijf- en aangedreven assen, terwijl de boring bepaalt de diameter van de as waarop het tandwiel kan worden gemonteerd. Het tandwiel kan ook voorzien zijn van spiebanen of stelschroeven om te voorkomen dat het op de as wegglijdt of draait.

Een van de voordelen van het gebruik van een ketting- en tandwielsysteem voor krachtoverbrenging is het vermogen om verkeerde uitlijning en schokbelastingen op te vangen. De ketting kan enigszins worden uitgerekt of samengedrukt om kleine afwijkingen tussen de aandrijf- en aangedreven assen te compenseren, terwijl andere soorten krachtoverbrengingssystemen, zoals riemen of tandwielen, dergelijke afwijkingen niet tolereren. De ketting is ook in staat schokbelastingen op te vangen die kunnen optreden als gevolg van plotselinge versnelling of vertraging van het systeem.

							50
							OPMERKING			mm
							Toonhoogte			15.875
							Rol Φ			10.16
							h			8.71
							h1			8.43
							h2			26.54
							Afmetingen: mm
Tanden	OD	P.C.D	Verveeld	Type B Simplex			Type B duplex				Materiaal
				Middelpunt		Gewicht kg	Verveeld	Middelpunt		Gewicht kg
				BD	BL			BD	BL
8	47.8	41.5	15.875	28.6	25.4	0.11					C45
9	53.1	46.4	15.875	111.1	25.4	0.16
10	58.4	51.4	15.875	39.7	25.4	0.22
11	63.5	56.4	15.875	44.5	25.4	0.29	15.875	37.3	44.45	0.43
12	68.8	61.3	15.875	50.4	25.4	0.37	15.875	42.9	44.45	0.56
13	73.9	66.3	15.875	47.6	25.4	0.40	15.875	47.6	44.45	0.70
14	79.0	71.2	15.875	54.0	25.4	0.51	15.875	52.4	44.45	0.84
15	84.3	76.4	15.875	60.3	25.4	0.60	19.05	58.7	44.45	1.00
16	89.4	81.4	15.875	63.5	25.4	0.68	19.05	63.5	44.45	1.18
17	94.5	86.4	15.875	68.3	25.4	0.78	19.05	68.3	44.45	1.37
18	99.6	91.4	15.875	73.0	25.4	0.90	19.05	74.6	44.45	1.61
19	104.6	96.4	15.875	76.2	25.4	1.00	25.40	79.4	44.45	1.76
20	109.7	101.5	19.05	76.2	25.4	1.03	25.40	82.6	44.45	1.92
21	114.8	106.5	19.05	76.2	25.4	1.08	25.40	88.9	44.45	2.21
22	119.9	111.6	19.05	76.2	25.4	1.15	25.40	90.5	47.63	2.51
23	125.0	116.6	19.05	76.2	25.4	1.20	25.40	92.1	47.63	2.75
24	130.0	121.6	19.05	76.2	31.75	1.49	25.40	92.1	47.63	2.93
25	135.1	126.7	19.05	76.2	31.75	1.53	25.40	92.1	47.63	3.12
26	140.2	131.7	19.05	76.2	31.75	1.55	25.40	95.3	47.63	3.39
30	160.5	151.9	19.05	78.0	31.75	2.05	25.40	95.3	47.63	4.23
32	170.7	162.0	19.05	78.0	31.75	2.23	25.40	95.3	47.63	4.71
35	185.9	177.1	19.05	78.0	31.75	2.45	25.40	95.3	47.63	5.53
36	191.0	182.1	19.05	78.0	31.75	2.54	30.16	101.6	53.98	6.27
40	211.3	202.3	19.05	78.0	31.75	2.93	30.16	101.6	53.98	7.44
95	489.5	480.1	25.4	108.0	44.45	14.40	33.34	114.3	60.33	28.94
96	494.5	485.2	25.4	108.0	44.45	14.81	33.34	114.3	60.33	30.34
102	524.8	515.5	25.4	108.0	44.45	16.34	33.34	114.3	60.33	32.71
112	575.3	566.0	25.4	108.0	44.45	18.90	33.34	133.4	60.33	40.60
