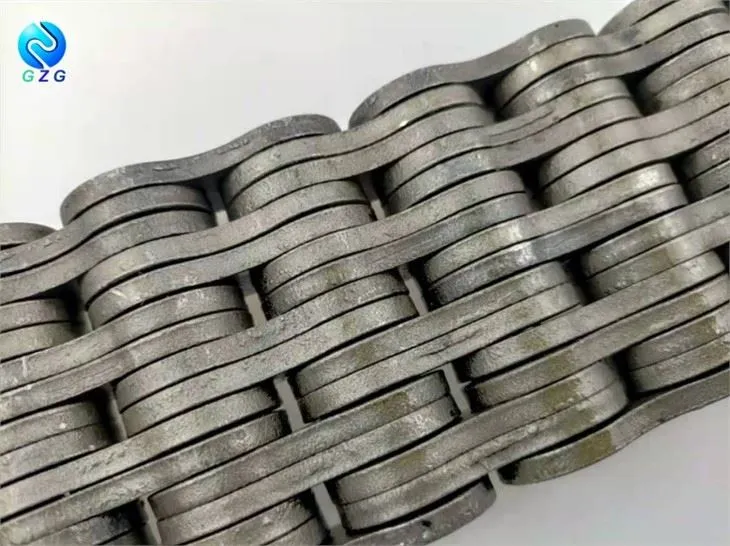

BLADKETTINGEN
TOEPASSINGEN:
Kranen. Vorkheftruck. Vrachtwagens. Liften. Drukmachines. Straddle Carriers. Cementfabrieken
Afmetingen van de AL-serie
| |||||||||
| JIS Ketting nr. | Toonhoogte | Bord veters | Bord diepte | Bord dikte | Speld middellijn | Speld lengte | Treksterkte kracht | Gemiddeld treksterkte kracht | Gewicht per Mater |
| P | H2 Max | T Max | D2 Max | L Max | Q Min | Vraag 0 | q | ||
| Mm | Mm | Mm | Mm | Mm | kN/lbf | Kn | kg/m | ||
| Al322 | 9.525 | 2x2 | 7.7 | 1.30 | 3.58 | 6.80 | 9.0/2045 | 10.2 | 0.23 |
| Al344 | 4x4 | 11.60 | 18.0/4090 | 20.0 | 0.46 | ||||
| Al422 | 12.700 | 2x2 | 10.4 | 1.50 | 3.96 | 8.30 | 14.7/3304 | 16.9 | 0.39 |
| Al444 | 4x4 | 14.40 | 29.4/6609 | 35.2 | 0.74 | ||||
| Al466 | 6x6 | 20.50 | 44.0/9891 | 52.7 | 1.13 | ||||
| Al522 | 15.875 | 2x2 | 12.8 | 2.03 | 5.08 | 11.05 | 24.5/5508 | 28.6 | 0.64 |
| Al534 | 3x4 | 17.00 | 36.8/8273 | 46.0 | 1.10 | ||||
| Al544 | 4x4 | 19.40 | 48.9/10993 | 62.4 | 1.25 | ||||
| Al566 | 6x6 | 27.50 | 73.4/16500 | 93.8 | 1.79 | ||||
| Al622 | 19.050 | 2x2 | 15.6 | 2.42 | 5.94 | 13.00 | 33.4/7508 | 44.4 | 0.87 |
| Al644 | 4x4 | 22.70 | 66.7/14994 | 78.8 | 1.70 | ||||
| Al666 | 6x6 | 32.20 | 100.1/22502 | 118.6 | 2.53 | ||||
| Al688 | 8x8 | 42.20 | 133.4/29988 | 156.6 | 3.37 | ||||
| Al822 | 25.400 | 2x2 | 20.8 | 3.25 | 7.92 | 16.20 | 57.9/13016 | 68.6 | 1.57 |
| Al844 | 4x4 | 29.40 | 115.7/26009 | 135.6 | 3.08 | ||||
| Al866 | 6x6 | 44.20 | 173.5/39003 | 202.3 | 4.62 | ||||
| Al888 | 8x8 | 55.50 | 231.4/52019 | 245.0 | 6.12 | ||||
| Al1022 | 31.750 | 2x2 | 25.6 | 4.00 | 9.53 | 19.60 | 84.5/18996 | 107.1 | 2.51 |
| Al1044 | 4x4 | 36.40 | 169.0/37991 | 203.6 | 4.95 | ||||
| Al1066 | 6x6 | 52.30 | 253.5/56987 | 315.3 | 7.39 | ||||
| Al1088 | 8x8 | 68.50 | 338.0/75982 | 421.2 | 9.83 | ||||
| Al1222 | 38.100 | 2x2 | 30.5 | 4.80 | 11.10 | 24.30 | 120.1/26998 | 151.1 | 3.65 |
| Al1244 | 4x4 | 43.80 | 240.2/53997 | 299.7 | 7.05 | ||||
| Al-1266 | 6x6 | 63.20 | 360.3/80995 | 426.3 | 10.50 | ||||
| Al1288 | 8x8 | 82.60 | 480.4/107994 | 568.4 | 14.03 | ||||
| Al1444 | 44.450 | 4x4 | 36.4 | 5.60 | 12.70 | 51.30 | 302.5/68002 | 413.6 | 9.80 |
| AL-1466 | 6x6 | 74.50 | 453.7/101992 | 620.4 | 14.66 | ||||
| Al1644 | 50.800 | 4x4 | 41.6 | 6.40 | 14.21 | 58.00 | 382.5/85986 | 522.8 | 12.90 |
| Al1666 | 6x6 | 83.80 | 573.8/128990 | 783.6 | 19.27 | ||||
| Al1688 | 8x8 | 109.50 | 765.0/171972 | 1045.5 | 25.64 | ||||
GZG Transmission produceert diverse bladkettingen volgens ANSI, ISO en DIN normen.
Als u niet kunt vinden wat u nodig heeft, of als u speciale producten moet ontwikkelen, neem dan contact met ons op. Wij zorgen zo snel mogelijk voor optimale oplossingen.
Plaatveters van verschillende bladkettingen
4 x 6, 8 x 8 en 3 x 4.
Magazijn display
Hoe verpakken we bladkettingen?
AL644, 3M/PCS, transparante zak + kartonnen doos + multiplex geval(individuele CL is beschikbaar).
Onze producten zijn verpakt voor bescherming tegen schade en voor gemak bij het hanteren en opslaan. De standaardpakketten zijn als volgt:10M/5M/3.48M/1.524M verpakt in doos. Wij kunnen kettingen slao verpakken volgens uw specifieke eisen. De kleuren die beschikbaar zijn voor alle aandrijfkettingen zijn shotkleur, geel, blauw en natuurlijke kleuren. Gelieve uw vereisten van verpakking, kleur en levertijd te scheiden bij het bestellen.
Hoe verzenden we bladkettingen naar klanten?
De manier waarop we bladkettingen verzenden is afhankelijk van de bestelhoeveelheid. Voor enorme en hevy multiplex koffers, kunnen we kiezen voor zeetransport. Voor kleine monsterbestellingen kunnen we express kiezen.
Onze sterke productiecapaciteit, een breed scala aan producten, redelijke prijzen en snelle levering zorgen ervoor dat u een betrouwbare en efficiënte transmissieoplossing krijgt om uw markt te veroveren.
